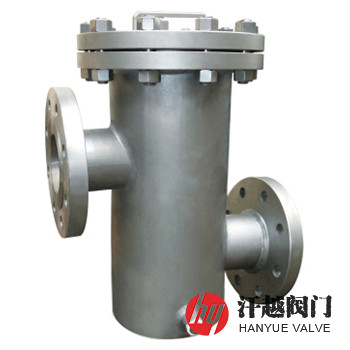

2205籃式過濾器是一種是一種在氯離子濃度較高的酸性介質中具有優良的耐應力腐蝕和抗點蝕性能，適用于除去海水、鹽水或物理化學性質類似的其他液體物料中所含的固體雜質，從而保證工藝設備正常運行的雙相鋼籃式過濾器，其本體采用2205材質制作，此鋼屬低鎳、低鉬、高氮雙相不銹鋼，一般在固溶處理狀態下使用，金相組織中奧氏體和鐵素體相約各占半數，(鐵素體含量應為30%~55%，典型值是45%左右)，它進一步提高了氮含量，增強在氯離子濃度較高的酸性介質中的耐應力腐蝕和抗點蝕性能，氮是強烈的奧氏體形成元素，加入到雙相不銹鋼中，既提高鋼的強度且不顯著損傷鋼的塑韌性，又能抑制碳化物析出和延緩σ相形成，因此，本產品在中等腐蝕環境中如石油、石化、化工、海水談化等行業得到較廣泛的應用。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 筒 體 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 2 | 高低接管 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 3 | 支 撐 圈 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 4 | 過 濾 籃 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 5 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 法 蘭 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 7 | 上 蓋 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 8 | 底 板 | 2205 | SAF 2205 | S31803 | S32205 | S22253 | S22053 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 濾網規格 | 2目 ~ 600目 | |||||
| 公稱壓力 PN | 公稱直徑 DN | 結構尺寸/mm | 排放口 B | ||||
| D1 | L | H1 | H2 | H3 | |||
| 16 | 25 | 89 | 220 | 110 | 70 | 280 | R? |
| 32 | 89 | 220 | 110 | 70 | 285 | R? | |
| 40 | 114 | 280 | 120 | 100 | 340 | R? | |
| 50 | 114 | 280 | 120 | 100 | 340 | R? | |
| 65 | 140 | 330 | 160 | 110 | 400 | R? | |
| 80 | 168 | 340 | 180 | 140 | 460 | R? | |
| 100 | 219 | 420 | 220 | 170 | 550 | R? | |
| 150 | 273 | 500 | 310 | 220 | 720 | R? | |
| 200 | 325 | 560 | 390 | 280 | 900 | R? | |
| 250 | 426 | 660 | 480 | 320 | 1070 | R? | |
| 300 | 478 | 750 | 640 | 400 | 1360 | R? | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
