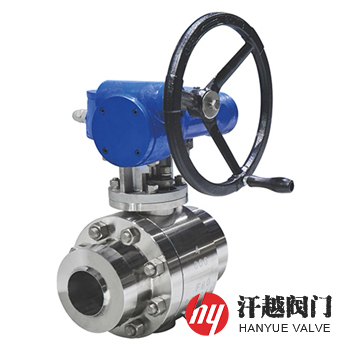

A182 F60球閥是一種閥體、閥體蓋、球體和閥桿等由ASTM A182 Gr. F60或UNS S32205等鍛件加工而成，不僅有較高的強度和較低的熱膨脹性能，而且具有良好的耐腐蝕性和耐高速泥沙沖刷能力的雙相不銹鋼球閥。該閥所使用的材質屬低合金雙相不銹鋼，在固溶組織中鐵素體和奧氏體相大約各占50%，主要化學成分為22.0%~23.0%鉻、4.5%~6.5%鎳、3.0%~3.5%鉬、0.14%~0.20%氮，PRE值較高，為35左右，具有優良的力學性能和耐蝕性，其中高的Cr含量以及Mo的添加使得它比奧氏體不銹鋼有更好的抗氯離子點蝕、縫隙腐蝕和應力腐蝕能力，且沒有晶間腐蝕開裂的可能，而作為強烈奧氏體形成元素的N加入到鋼中，既提高了鋼的強度而不顯著損傷鋼的塑韌性，又能抑制碳化物析出和延緩σ相形成。本產品耐蝕性好、強度高、密封性可靠，特適合安裝在化工廠和煉油廠的管道上，實現對管內介質的流通、截?cái)嗷蜻m度調節。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 2 | 閥 體 蓋 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F60+HF | |||
| 4 | 球 體 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 5 | 閥 桿 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 板 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 8 | 固 定 軸 | ASTM A182 F60 | UNS S32205 | 022Cr23Ni5Mo3N | S22053 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 150~300 | 2 | 49 | 216 | 600 | 2 | 49 | 292 |
| 3 | 74 | 283 | 3 | 74 | 356 | ||
| 4 | 100 | 305 | 4 | 100 | 432 | ||
| 6 | 150 | 457 | 6 | 150 | 559 | ||
| 8 | 201 | 521 | 8 | 201 | 660 | ||
| 10 | 252 | 559 | 10 | 252 | 787 | ||
| 12 | 303 | 635 | 12 | 303 | 838 | ||
| 14 | 334 | 762 | 14 | 334 | 889 | ||
| 16 | 385 | 838 | 16 | 385 | 991 | ||
| 18 | 436 | 914 | 18 | 436 | 1092 | ||
| 20 | 487 | 991 | 20 | 487 | 1194 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
我廠生產ASTM A182 GRADE F60浮動球閥、ASTM A182 GRADE F60固定球閥、ASTM A182 GRADE F60三通球閥、ASTM A182 GRADE F60四通球閥等。如果你需訂購不銹鋼球閥產品，咨詢時煩請說明規格型號、閥體和內件材料、使用介質、工作溫度、端部連接形式和驅動方式等。
